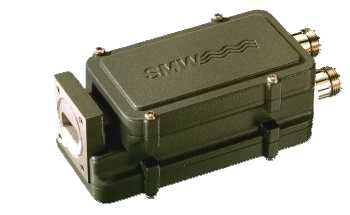

LNB, 2 wyjścia, (High & Low Band), niski współczynnik
szumów fazowych



SMW WDL Digital typ E

Częstotliwość pracy (Low/High) 10.7-11.7/11.7-12.75 GHz
Poziom szumów 0.8 dB typ
Częstotliwość wyjściowa 950-1950 MHz (low band)
1100-2150 MHz (high band)
Wzmocnienie 52 +/- 4 dB
LO częstotliwość 9.75 GHz (low band)
10.6 GHz (high band)
LO szumy fazowe -95 dBc@10 kHz typ
LO radiacja -60 dBm max
LO stabilność +/- 3MHz (-30 do +60° C)
Wyjściowe VSWR 2:1 max
DC zasilanie 12-24V/180 mA typ
Opcje
  • niskie wzmocnienie48 dB max
  • niskie wyjściowe VSWR 1.55:1
  • wysoka stabilność LO, +/- 1 MHz (-30 do +60° C)
  • wysoka stabilność LO, +/- 1.5 MHz (-30 to +60° C)
  • wysoka stabilność LO, +/- 2MHz (-30 to +60° C)

Specification SMW WDL Digital type B

Częstotliwość pracy (Low/High) 10.95-11.7/11.7-12.75 GHz
Poziom szumów 0.8 dB typ
Częstotliwość wyjściowa 950-1700 MHz (low band)
950-2000 MHz (high band)
Wzmocnienie 52 +/- 4 dB
LO częstotliwośc 10.0 GHz (low band)
10.75 GHz (high band)
LO szumy fazowe -95 dBc@10 kHz typ
LO radiacja -60 dBm max
LO stabilność +/- 3MHz (-30 do +60° C)
Wyjściowe VSWR 2:1 max
DC zasilanie 12-24V/180 mA typ
Opcje
  • niskie wzmocnienie48 dB max
  • niskie wyjściowe VSWR 1.55:1
  • wysoka stabilność LO, +/- 1 MHz (-30 do +60° C)
  • wysoka stabilność LO, +/- 1.5 MHz (-30 to +60° C)

<<
