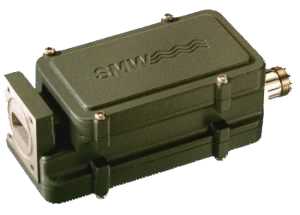

LNB z
stabilizacją PLL oscylatora lokalnego
- SMW PLL - dostepny z
LO 9.75, 10.0, 10.75 i 11.3 GHz.
- SMW PLL - dostepny z
stabilnością
+/- 150 i +/- 25 kHz.
- SMW PLL - niski poziom
szumów fazowych a w efekcie niski BER (Bit Error Rate).
- SMW PLL - szeroki
zakres pracy.
- SMW PLL - złacze typu
F lub N.
- SMW PLL - niski poziom
szumów.
- SMW PLL opcje: niskie
wzm., wzm. 55 dB min, RF-ekran, separowane zasilanie i
dowolny LO.
|
|
 |
SMW PLL
9.75 GHz +/- 150 kHz
| Częstotliwość pracy |
10.7-11.8 GHz |
| LO |
9.75 GHz |
| LO stabilność |
+/- 150 kHz |
| Częstotliwość wyjściowa |
950 - 2050 MHz |
| Poziom szumów fazowych typ. |
-65 dBc @ 1 kHz, -90 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 4 dB |
SMW
PLL 9.75 GHz +/- 25 kHz
| Częstotliwość pracy |
10.7-11.8 GHz |
| LO |
9.75 GHz |
| LO stabilność |
+/- 25 kHz |
| Częstotliwość wyjściowa |
950 - 2050 MHz |
| Poziom szumów fazowych typ. |
-67 dBc @ 1 kHz, -85 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 4 dB |
SMW PLL
10.0 GHz +/- 150 kHz
| Częstotliwość pracy |
10.95-12.1 GHz |
| LO |
10.0 GHz |
| LO stabilność |
+/- 150 kHz |
| Częstotliwość wyjściowa |
950 - 2100 MHz |
| Poziom szumów fazowych typ. |
-65 dBc @ 1 kHz, -90 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 4 dB |
SMW PLL
10.0 GHz +/- 25 kHz
| Czestotliwość pracy |
10.95-12.1 GHz |
| LO |
10.0 GHz |
| LO stabilnośc |
+/- 25 kHz |
| Częstotliwość wyjściowa |
950 - 2100 MHz |
| Poziom szumów fazowych typ. |
-67 dBc @ 1 kHz, -85 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 4 dB |
SMW PLL
10.75 GHz +/- 150 kHz
| Czestotliwość pracy |
11.7-12.75 GHz |
| LO |
10.75 GHz |
| LO stabilność |
+/- 150 kHz |
| Czestotliwość wyjściowa |
950 - 2000 MHz |
| Poziom szumów fazowych typ. |
-65 dBc @ 1 kHz, -90 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 4 dB |
SMW PLL
10.75 GHz +/- 25 kHz
| Częstotliwość pracy |
11.7-12.75 GHz |
| LO |
10.75 GHz |
| LO stabilność |
+/- 25 kHz |
| Częstotliwość wyjściowa |
950 - 2000 MHz |
| Poziom szumów fazowych typ. |
-67 dBc @ 1 kHz, -85 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 4 dB |
SMW PLL
11.3 GHz +/- 150 kHz
| Częstotliwość pracy |
12.25-12.75 GHz |
| LO |
11.3 GHz |
| LO stabilność |
+/- 150 kHz |
| Czestotliwość wyjściowa |
950 - 1450 MHz |
| Poziom szumów fazowych typ. |
-65 dBc @ 1 kHz, -90 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 3 dB |
SMW PLL
11.3 GHz +/- 25 kHz
| Częstotliwość pracy |
12.25-12.75 GHz |
| LO |
11.3 GHz |
| LO stabilność |
+/- 25 kHz |
| Częstotliwość wyjściowa |
950 - 1450 MHz |
| Poziom szumów fazowych typ. |
-67 dBc @ 1 kHz, -85 dBc @ 10
kHz |
| Wzmocnienie |
52 dB +/- 3 dB |
Dane wspólne
SMW PLL
| Tolerancja wzmocnienia |
+/- 0.3 dB w zakresie 30 MHz |
| Poziom szumów |
0.8 dB typ |
| LO radiacja |
-60 dBm max |
| Wejście |
WR-75 falowód |
| Wejściowe VSWR |
2.5:1 |
| Wyjście |
F-75 ohm lub N-złącze 50 ohm |
| Wyjściowe VSWR |
2.1:1 max |
| DC zasilanie |
12-24 V, 250 mA max |
| Temperatura pracy |
-30° do +60°C |
| Wymiary |
139 x 58 x 50 mm |
| Waga |
510 g (F), 530 g (N) |
| Opcje |
- Niskie wzmocnienie
- Wzmocnienie 55 dB min
- RF-ekran
- Separowane złącze
zasilania
- Dowolne LO
|
<<
|
|
