2 x LNB, 4 wyjścia, OMT, quattro

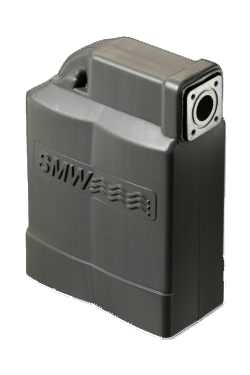

SMW Quattro Digital typ B

Częstotliwość pracy	10.95-12.75 GHz
Poziom szumów	0.8 dB typ.
Częstotliwość wyjściowa	950-1700 MHz (low band) 950-2000 MHz (high band)
Wzmocnienie	52 +/- 4 dB
LO częstotliwość	10.0 GHz (low band) 10.75 GHz (high band)
LO szumy fazowe	-95 dBc@10 kHz typ
LO stabilność	+/- 3MHz (-30 do +60° C)
Wyjściowe SWR	2:1 max
DC zasilanie	12-24V/180 mA typ dla każdej polaryzacji
SWR OMT	1.5:1 max
Straty sygnału OMT	0.1 dB
Wejście OMT	18 mm
Wyjście OMT	WR75 falowód
Waga	1675 g (F-złącze), 1750 g (N-złącze)
Opcje	niskie wzmocnienie 48 dB max niskie wyjściowe VSWR 1.55:1 wysoka stabilność LO,+/- 1 MHz (-30 - +60° C) wysoka stabilność LO,+/- 1.5 MHz (-30 - +60° C) wysoka stabilność LO,+/- 2 MHz (-30 - +60° C)

Częstotliwość pracy	10.7-12.75 GHz
Poziom szumów	0.8 dB typ
Częstotliwość wyjściowa	950-1950 MHz (low band) 1100-2150 MHz (high band)
Wzmocnienie	52 +/- 4 dB
LO częstotliwość	9.75 GHz (low band) 10.6 GHz (high band)
LO szumy fazowe	-95 dBc@10 kHz typ
LO stabilność	+/- 3MHz (-30 do +60° C)
Wyjściowe SWR	2:1 max
DC zasilanie	12-24V/180 mA typ dla każdej polaryzacji
SWR OMT	1.5:1 max
Straty sygnału OMT	0.1 dB
Wejście OMT	18 mm
Wyjście OMT	WR75 falowód
Waga	1675 g (F-złącze), 1750 g (N-złącze)
Opcje	niskie wzmocnienie 48 dB max niskie wyjściowe VSWR 1.55:1 wysoka stabilność LO,+/- 1 MHz (-30 - +60° C) wysoka stabilność LO,+/- 1.5 MHz (-30 - +60° C) wysoka stabilność
