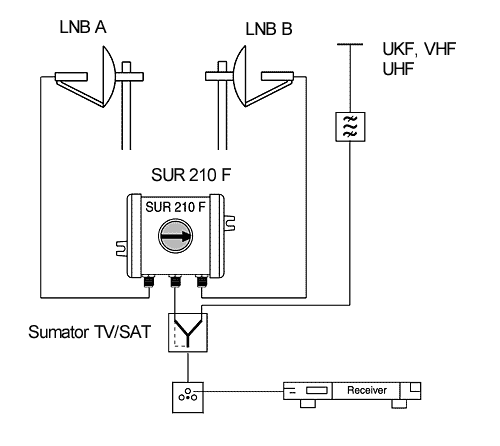

Przełącznik DiSEqC 2/1, 2 x SAT, 1 x odbiornik sat + sygnał terestryczny



Przykład instalacji potocznie nazywanej układem "zezującym". W praktycznym rozwiązaniu dwa konwertery typu Uniwersal montowane są do jednej anteny satelitarnej, przy czym do zamontowania drugiego konwertera wymagany jest dodatkowy uchwyt. Funkcję przełącznika pełni SUR 210 F lub SAR 211 WSG (przeznaczony do montażu zewnętrznego). Do sterowania wykorzystywany jest sygnał TonBurst lub DiSEqC. Sygnał satelitarny sumowany jest z sygnałem z anten terestrycznych (sumator TV/SAT) który jest ponownie wydzielany na gnieździe abonenckim (typu Radio/TV/Sat). W ten sposób do przesłania kompletnego sygnału satelitarnego oraz radiowo-telewizyjnego wystarczy jeden przewód koncentryczny.

<<
