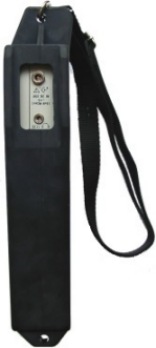

UNAOHM DaTuM10

Miernik VHF/UHF/CATV sygnałów analogowo – cyfrowych

· Zakres pracy 45-860MHz

 · Data logger

 · Analizator spectrum

 · Pomiar mocy i poziomu sygnału cyfrowego

· Pomiar C/N i V/A

 · Port RS232

· 50 komórek pamięci

 · BER QAM, OFDM

· Strojenie poprzez wprowadzanie wartości częstotliwości lub kanału pamięci

 · Akumulator Ni-Mh 3.8Ah







Poziom

20 do 100dBuV (-40..40 dBmV, -90..-10 dBm)

Tłumik

Ręczny lub automatyczny 0 do 50 dB

10dB kroki

Dokładność tłumika

W zakresie +/- 1dB

Wyświetlanie dane

1.         Cyfrowo poziom, 4 cyfry z 0.1 dB rozdzielczością

2.         Cyfrowo moc, 4 cyfry, z 0.1 dB rozdzielczością

3.         Cyfrowo C/N, 3 cyfry z 0.1 dB rozdzielczością

4.         Cyfrowo V/A, 3 cyfry z 0.1 dB rozdzielczością

5.         Analogowo przez bargraf

6.         Analogowo przez histogram

Pomiar

Wyświetlany na wyświetlaczu, true rms dla przebiegu sinusoidalnego

Demodulator

Przełączany między szczytem a wartością uśrednioną

Pasmo pomiarowe

200 kHz

Impedancja wejściowa

75 ohm

Złącze wejściowe

F żeńskie z zewnętrznym adapterem

Max. napięcie wejściowe

100V DC, 5V AC

Zakres częstotliwości

45..860 MHz`

Strojenie

1.         PLL z krokiem 50 kHz

2.         Wpisanie kanału

3.         Wpisanie zapamiętanego kanału z pamięci

Standard kanałów

Większość standardów TV oraz CATV

Standardy telewizyjne

BG,I,L,DK,M,N (dla pomiaru V/A)

Pamięć

100 programów

Analizator widma – zakres pracy

45..860 MHz

Funkce analizatora

1.         7 kanałów w trybie histogram

2.         7 programów w trybie histogram

Selektywność analizatora

200 kHz

Markery analizatora

2 regulowane

Data Logger

50 pomiarów dla każdych 7 kanałów

Wyświetlacz

Graficzny LCD, 128x64 pixele, 71x39mm

Podświetlanie

LED, włącz/wyłącz

Zasilanie

Z wbudowanego akumulatora 6V/3.8Ah NI-MH, czas pracy ok. 2 godziny

Ładowarka

BCH7.5/3 (na wyposażeniu), czas ładowania około 8 godzin

Pobór prądu

Z zasilacza podczas ładowania i pracy – 7.5..8V do 3A, tylko praca – 5.5..8V do 3A

Zasilanie ładowarki

230V AC, +/- 10%

Złącze zasilacza

Zewnętrzna średnica: 5.5mm, wewnętrzna: 2.1mm, masa na zewnątrz

Wymiary

200x105x45 mm

Waga

0.9 kg z baterią i obudową gumową

Ochrona urządzenia

Osłona gumowa

Temperatura kalibracji

23 ˚C +/- 5 ˚C

Zakres pracy

5..40 ˚C

Dopuszczalna wilgotność

80% do temperatury 31˚C (50% do 40˚C)

Max wysokość pracy

2000m

Opcja:

Złącze wejściowe 50 ohm




Główne menu

Ekran analizatora spectrum

Ekran pomiaru V/C i V/A







Układ klawiatury
